短波紅外軍用輕量化:30倍420毫米變焦鏡頭
型號：SK50/30X-420SWIR
適 配 傳 感 器：IMX991 IMX990
光譜透過范圍：400nm-1700nm
焦距范圍：f14mm - 420mm
像面尺寸：φ12.5mm
最大分辨率：200萬像素
獨特聚焦模式： 精準跟焦（CDFS）

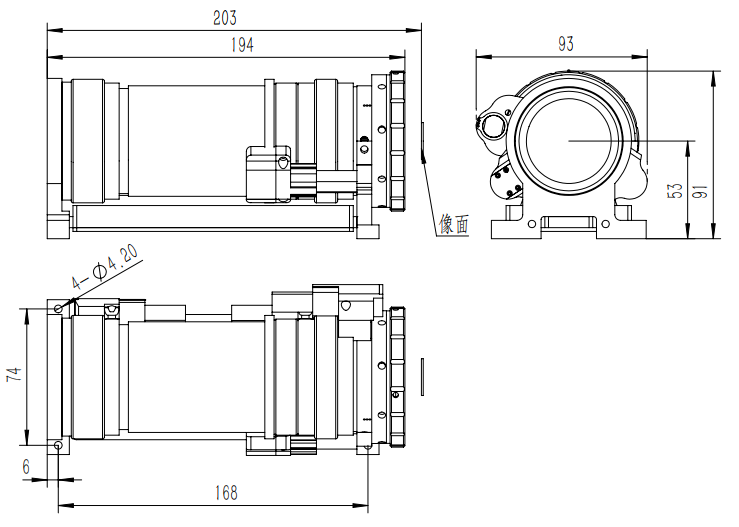

外 形 尺 寸： 長203mm× 寬 93mm× 高 91mm
產品詳情
?《長春眾有光學科技》短波紅外： 50毫米口徑系列30倍變焦420毫米電視變焦鏡頭技術規格書
一、產品型號
SK50/30X-420SWIR
二、主要光學參數
焦距范圍：f14mm – 420mm
?
變焦比：30倍
像面尺寸：φ12.5mm（適配1/1.3″傳感器）
相對孔徑：F5（廣角端）– F9（長焦端）
光譜透過范圍：400nm-1700nm
三、成像性能指標
像元清晰度：≥5μm
最大分辨率：200萬像素（基于1/1.8″靶面）
光軸穩定性：≥3個像素（按4μm像元計算）
四、控制系統
變焦模式：電動變焦/預置位變焦
聚焦模式：電動聚焦/自動聚焦/精準跟焦（CDFS）
后焦調節功能：±0.5毫米精密調整
數值反饋模式：磁編碼數值反饋
反饋精度：±5％
電源：DC12V,＜10W
五、結構設計
機械接口：標準C接口（支持定制接口）
外???形??尺??寸：?長203mm×?寬?93mm×?高?91mm
整機重量：> 1.25kg（含驅動機構）
六、環境適應性
抗沖擊標準：GJB150.18A – 2009標準
抗振動標準：GJB150.16A-2009 標準
工作溫度：-45°C – +60°C
七、擴展功能
濾光片系統：2/3/4片濾光片切換（電動驅動）
數據通信接口：采用RS422協議控制
技術支持：董有 ???電話/微信13331697285 ???E-mail:312282332@qq.com?????
數據發布時間：2025年5月1日
