70毫米口徑系列60倍變焦660毫米電視變焦鏡頭
軍用高變倍長焦距：60倍660毫米變焦鏡頭
型 號：SK70/60X-660
焦 距 范 圍：f11mm - 660mm
像 面 尺 寸：φ9.35mm
最 大 分辨 率：800萬像素
獨特聚焦模式： 恒定焦點
外 形 尺 寸： 長295.5mm× 寬 110mm× 高 115mm
主要特點優勢
軍用 · 科研 · 輕量化 · 緊湊型 · 4K清晰度 · 2K清晰度 · 寬光譜 · 無色差 · 多光譜· 抗沖擊 · 恒定焦點 · 高同軸 · 標準化 · 系列化 · 數據化 ·支持定制· 全國產 · 成熟可靠
一、產品型號
SK70/60X-660
二、主要光學參數
焦距范圍：f11mm – 660mm
變焦比：60倍
像面尺寸：φ9.35mm（適配1/1.8″傳感器）
相對孔徑：F4.9（廣角端）– F9.9（長焦端）
光譜響應：400nm – 1100nm（可見光-近紅外譜段）
三、成像性能指標
像元清晰度：≥2.35μm
最大分辨率：800萬像素（基于1/1.8″靶面）
光軸穩定性：≥3個像素（按4μm像元計算）
四、控制系統
變焦模式：電動變焦/預置位變焦
聚焦模式：電動聚焦/自動聚焦/恒定焦點
后焦調節功能：±0.5毫米精密調整
數值反饋模式：磁編碼數值反饋
反饋精度：±5％
電源：DC12V,＜10W
五、結構設計
機械接口：標準C接口（支持定制接口）

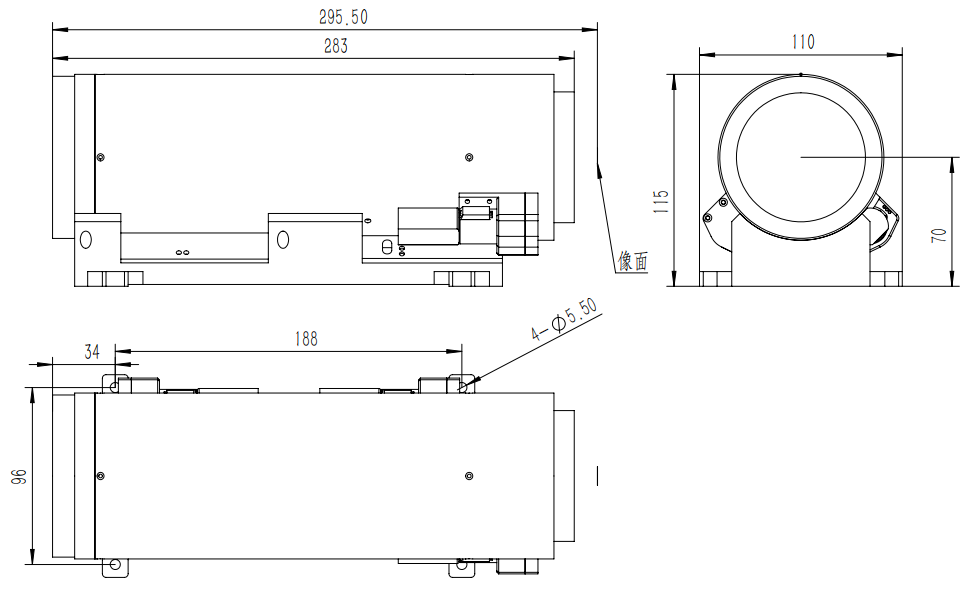

外形尺寸： 長295.5mm× 寬 110mm× 高 115mm
整機重量：> 2.95kg（含驅動機構）
六、環境適應性
抗沖擊標準：GJB150.18A – 2009標準
抗振動標準：GJB150.16A-2009 標準
工作溫度：-45°C – +60°C
七、擴展功能
濾光片系統：2/3/4片濾光片切換（電動驅動）
數據通信接口：采用RS422協議控制
技術支持：董有 電話/微信13331697285 E-mail:312282332@qq.com
數據發布時間：2025年6月1日
